经济型中走丝线切割

中走丝线切割机床技术资料

（一）产品用途：该产品用于加工硬质合金等坚硬导电材料,复杂的中.小型金属零件及细微复杂的小工件切割,可完成不同的尺寸.圆锥,圆台.棱台.齿轮.上下异形等零件的切割加工.广泛适用于精密模具制造工业,汽车，兵器工业，航天航空工业，拖拉机，机电，印刷，纺职机械制造业，模具制造,教育实验及其它行业。

（二）、产品名称： 数控精密型中走丝线切割机床

（三）、产品型号： MS-430M  MS-540M　MS-650M　MS-860M　MS-1080M  MS-1210M

（四）、系统配置：AutoCut/HF

（五）、制造商：荣扬机械有限公司

（六）、设备的基本结构

1.  机床工作台结构采用全支撑结构（即加工中心的设计结构），全封闭防护罩， 机床铸件体采用树脂砂铸造技术铸造,经过两次高温退火处理,确保机械精度的恒久不变形,机床运动部件选用台湾上银直线导轨及精密滚珠丝杆，保证了机床高承载下具备高刚性.高精度。

2.  运丝机构为进口材料贴塑导轨，该技术广泛应用在加工中心上，既保证了运丝的精确性，又降低了磨擦系数，提高了丝筒运动的响应性。

3.  自主开发的防水导轮组件，在防水性能上为国内领先水平，导轮轴承寿命提高2倍。

4.  锥度加工机构可灵活选配，根据用户的需要，可选择±3°/80mm或±30°/80mm

5.  在丝筒运动控制上，不仅可以实现4档调速，更重要的是在换向功能，非常有效的提高了丝筒电机的工作寿命和丝筒运转的平稳性。

6.  高频电源振源是电加工的核心，我公司是采用美国大规格集成电路分频技术，对晶体振源进行分频及波形转变，使光洁度和效率始终保持在国内的领先水平上。

7.  加工有色金属专用高频进电装置（铝、铜等）。

8. 智能化控制系统：用户只需输入加工材料、切割厚度及要求的粗糙度，系统能自动生成最佳加工参数（包括脉宽、脉间、功放、加工电压、加工电流、跟踪速度、走丝速度等）自动加工，使系统获得更高的表面光洁度和切割效率。加工质量已接近经济性低速走丝线切割机指标。

9.  智能控制系统,支持图形驱动自动编程.用户无需接解代码,只需要对加工图设置加工工艺,便可进行加工.同时支持多种软件生成的3B代码.G代码等加工代码.软件可直接嵌入到Auto CAD,CAXA等各版软件中,实时监控X.Y.U.V四轴加工状态。

10. 系统具有加工预览,加工实时跟踪显示,锥度加工可进行三维跟踪显示,可放大缩小观看图形,采用四轴运动控制技术,可以方便进行上下异形面加工,使复杂的锥度图形变得简单而精准

11. 具有自动报警功能,支持清角延时处理,支持齿隙补偿功能.断电自动保存加工状态.上电恢复加工.短路自动回退等故障处理.加工结束 自动关闭机床电源

12. 选用台湾工业PC机，在windousxp或DOS系统状态下运行,17”液晶显示器,工业防水薄膜键盘.80G硬盘.1G内存,其安全性能符合UL/CSA/TUV要求，具有良好的环境适应能力；键盘为工业级防水薄膜键盘，非常适合多尘潮湿的工业环境使用。

13. 机床配有USB.RS-232局域网等通讯接口,方便与编程机连接起来,加工程序和数据交换易如反掌,方便快捷

14. 完备的加工工艺数据库,使材料的切割加工通行无阻。模具钢.铜.铝.硬质合金等

15. 编程方式国际通行的ISO G/M代码格式为主.兼容3B格式

16. 机床运行环境-5°-40° 湿度≤80%.电源为三相交流电.380V±10%.频率50HZ±1HZ

17. 配高压过滤环保水箱,实现净水与污水独立隔离,使用对皮肤无刺激,保护人身健康,废水直接用净水稀释,可达二级排放标准专利环保水溶性线切割液,不需要用溶剂油清洗,免除对人皮肤的伤害,

18. 使用专利环保水溶性线切割液，长时间不换液（半年换一次液），从根本上减少了排放造成的环境污染；不产生油污，不需用溶剂油清洗，免除对人皮肤的侵害；无毒（经过毒理实验）、对皮肤无刺激，保护人身健康； 废液直接用净水稀释，可达二级排放标准。

19. 自动供油系统确保设备各个零件长期润滑,耐磨,具有回油装置,确保设备周边干净整洁,有效的解决了操作者对机床忽略的保养习惯。

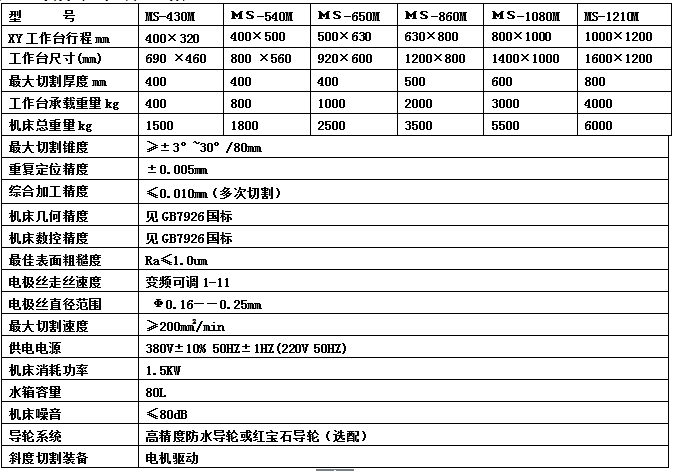

七、设备的主要技术参数
